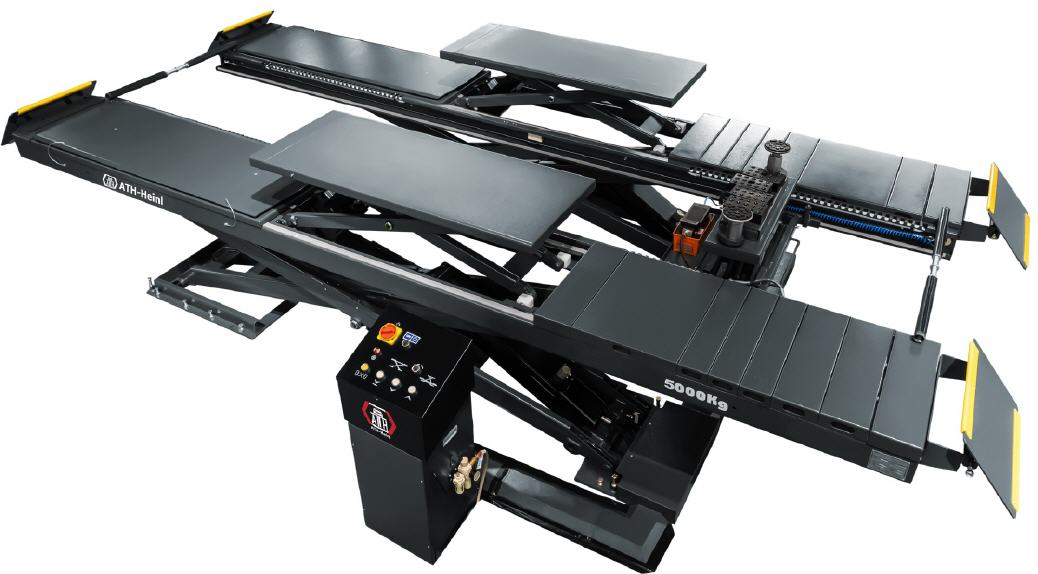

Scherenhebebühne ATH CROSS Lift 50 Komplettpaket
Das Bild zeigt den optionalen Radfreiheber
Die perfekte Bühne für Ihre Werkstatt
Ihr Rundum-Sorglospaket für die Achsvermessung:
ATH Cross-Lift 50 Scherenhebebühne für Achsvermessung
Unterflurversion
inkl.
Hebebühne Cross Lift 50 5to.
Verbrauchsmaterial (Hydrauliköl & Dübel)
Versandkosten
Anfahrtpauschale ATH Techniker
Aufbau
UVV Erstabnahme
Einweisung
OPTIONAL: Überflurkit (Rampen & Abdeckbleche)
FRAGEN SIE BITTE NACH DER AKTUELLEN LIEFERZEIT !
Beschreibung:
Höchste Qualität: Hochpräzise Fertigung durch Laserbrennschneiden und Roboterschweißen
Langlebige Technik: Robuster und unempfindlicher hydraulischer Antrieb, nahezu
wartungsfrei
Flexible Installation: Geeignet für den bodenebenen Einbau und die Montage auf dem
Boden mit optionalem Überflur-Kit (1000003.01); für PKW bis Transporter mit langem
Radstand; Fahrschienenlänge 5 m
Hohe Funktionalität: Ideal für Achsvermessung und Ihren Scheinwerfereinstellplatz; mit
Aussparungen für Drehplatten vorne, integrierten mechanisch arretierbaren
Schwingplatten hinten und Radfreiheber (Tragfähigkeit Radfreiheber: 4000 kg, Hubhöhe:
450 mm)
Große Variabilität: Serienmäßig mit Laufschienen für den optionalen Achsfreiheber,
steckbaren Querverbindung vorne und hinten, inkl. Metallschutzbügel und Schalter für
die optionale 24V LED-Beleuchtung (629020)
Bequemes Arbeiten: Nur auffahren und reparieren, kein Unterschwenken der Tragarme
Präzises Heben und Senken: Gleichmäßiges Anheben und Senken der Scheren durch
hydraulische Gleichlaufsteuerung (Haupt- und Folgezylinder); Lichtschranke für
Gleichlaufkontrolle
Maximale Arbeitssicherheit: Pneumatische Entriegelung der Sicherheitsrasten, Not-
Ablass-System zum Absenken bei Stromausfall, CE-Stopp und Signalton beim Senken
Korrosionsschutz: Partielle Verzinkung, Doppel-Pulverbeschichtung und Plattformschutz
aus Spezial-Polymer
Bestens geeignet für Annahme, Achsvermessung, Reparatur und Prüfplatz für
Scheinwerfer- und Fahrzeugassistenzsysteme
Technische Daten
- Tragfähigkeit 5000 kg
- Hubhöhe 1870 mm
- Senkzeit 60 s - gewichtsabhängig - Messung bei Vollast
- Antriebsleistung 3,5 kW
- Antriebsspannung (elektrisch) 3 / 400V / 50Hz
- Absicherung 3C16 A
- Druckluftanschluss 8 bar
- Betonstärke/-qualität 200 mm - C20/25
- Gewicht 2575 kg
- Verpackung 5060 x 680 x 500 mm
- Ölmenge ca. 18 l
- Fahrschienenbreite 610 mm
- Fahrschienenlänge 5000 mm
- Hubzeit 70 s
- Aufstelllänge mit Auffahrklappen 5575 mm
- Tragfähigkeit Radfreiheber 4000 kg
- Radfreiheber 450 mm
- Gleichlaufsystem Lichtschranke/Haupt- u. Folgezylinder
Hinweis:
Das Angebot ist gültig innerhalb der Bundesrepublik Deutschland.
Der Aufbau erfolgt durch ATH-lizensierte Techniker oder ATH Werkstechniker.
